Описание

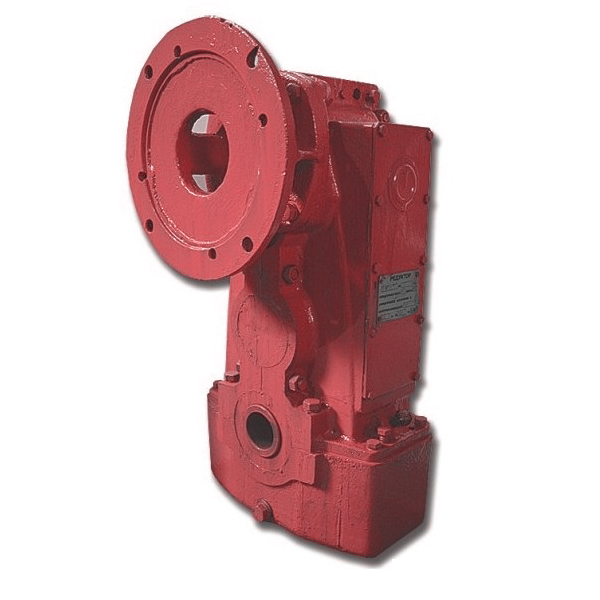

Редукторы цилиндрические трехступенчатые вертикальные крановые.

Тип 1Ц3Увк и 1Ц3Увкф.

Назначение

Редукторы цилиндрические трехступенчатые вертикальные типов 1Ц3Увк и 1Ц3Увкф предназначены для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Условия применения

  • нагрузка постоянная и переменная по значению;
  • одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения: У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Пример записи условного обозначения

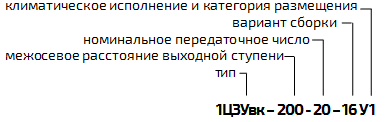

- редукторов без фланца

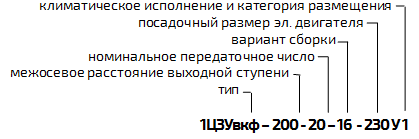

- фланцевых редукторов

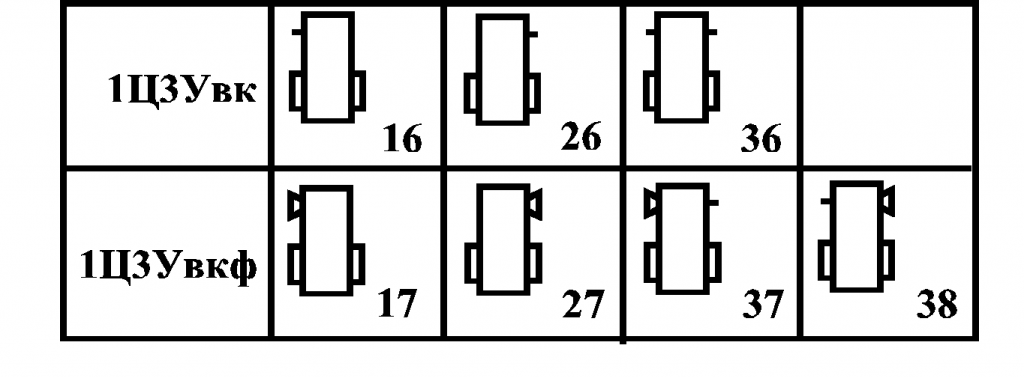

Варианты сборки


Технические характеристики

Тип Номинальный момент на выходном валу, Нм
при номинальном передаточном числе
10 12,5 16 20 25 31,5 40 50 63 80 100
1Ц3Увк-100, 1Ц3Увкф-100 250 х
1Ц3Увк-125, 1Ц3Увкф-125 500 х
1Ц3Увк-160, 1Ц3Увкф-160 1000 х
1Ц3Увк-200, 1Ц3Увкф-200 2000
1Ц3Увк-250, 1Ц3Увкф-250 4000

Примечание:
  • номинальный момент на выходном валу – постоянный, при действии которого редуктор отрабатывает заданный ресурс 25 000 ч при частоте вращения входного вала
  • 1 000 об/мин и 15 000 ч при 1 500 об/мин;
  • редуктор допускает кратковременные перегрузки, возникающие при пусках и остановках, превышающие номинальные в 2,5 раза;
  • при работе в повторно-кратковременных режимах допускается увеличение крутящих моментов с коэффициентом К:


Режим работы К
непрерывный (Н) ПВ=100% 1,0
тяжелый (Т) ПВ=40% 1,25
средний (С) ПВ=25% 1,6
легкий (Л) ПВ=15%
2,0

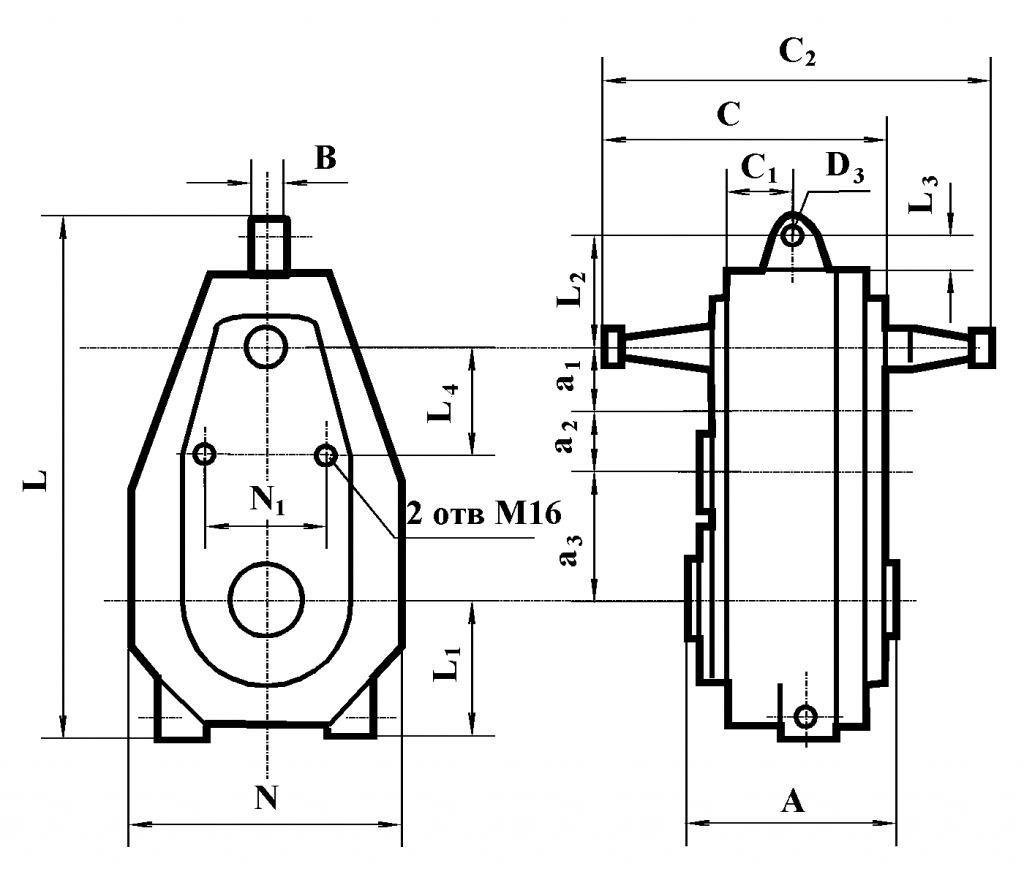

Габаритные и присоединительные размеры редукторов 1Ц3Увк




Тип a 1 a 2
a 3
A
B
C
C 1
C 2
D 3
1Ц3Увк-100 80 100 100 174 40 231 85 297 18
1Ц3Увк-125 80 125 125 204 40 262 92 326 18
1Ц3Увк-160 100 160 160 236 50 293 111 356 22
1Ц3Увк-200 125 160 200 240 60 314 108 402 26
1Ц3Увк-250 160 200 250 286 80 360 126 457 30



Тип L L 1
L 2 L 3
L 4 N
N 1
Масса, кг
1Ц3Увк-100 531 118 113 28 170 200 135 45
1Ц3Увк-125 603 140 113 28 100 244 200 73
1Ц3Увк-160 751 171 138 28 100 304 200 109
1Ц3Увк-200 848 210 123 32,5 100 392 200 186
1Ц3Увк-250 1047 248 154 38 100 472 200 288

Габаритные и присоединительные размеры редукторов 1Ц3Увкф

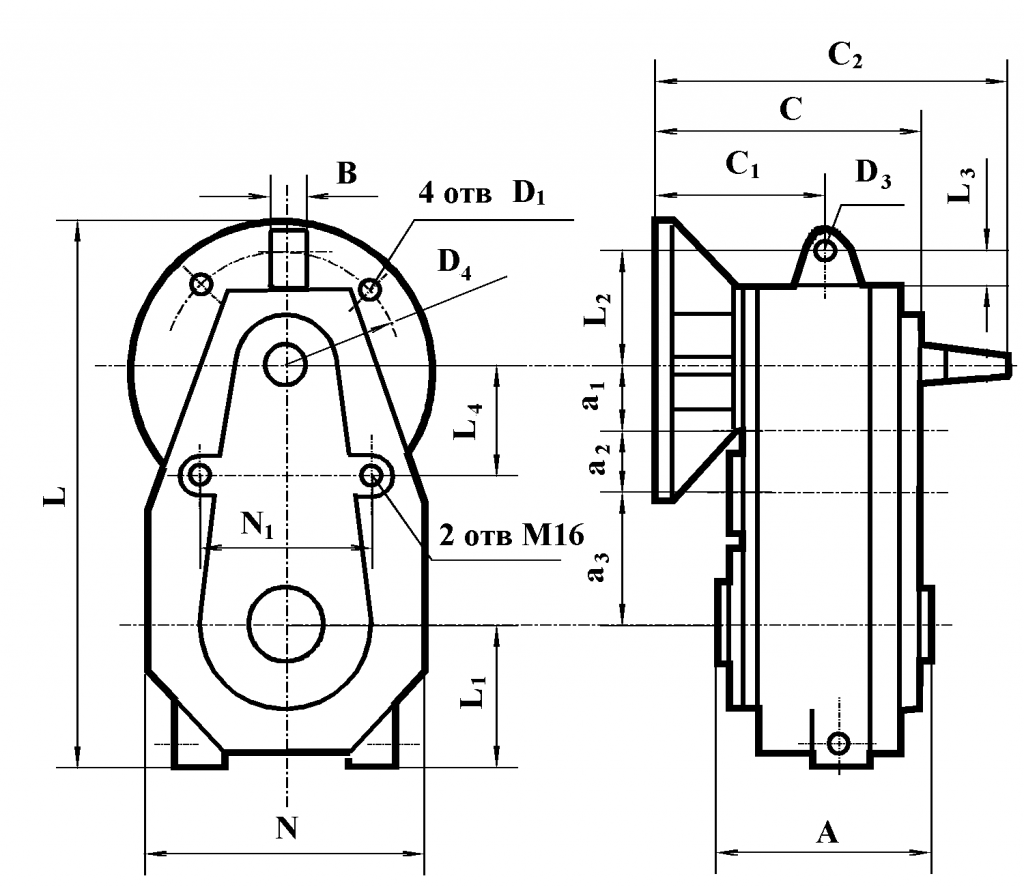

- 1Ц3Увкф –100, 125, 160

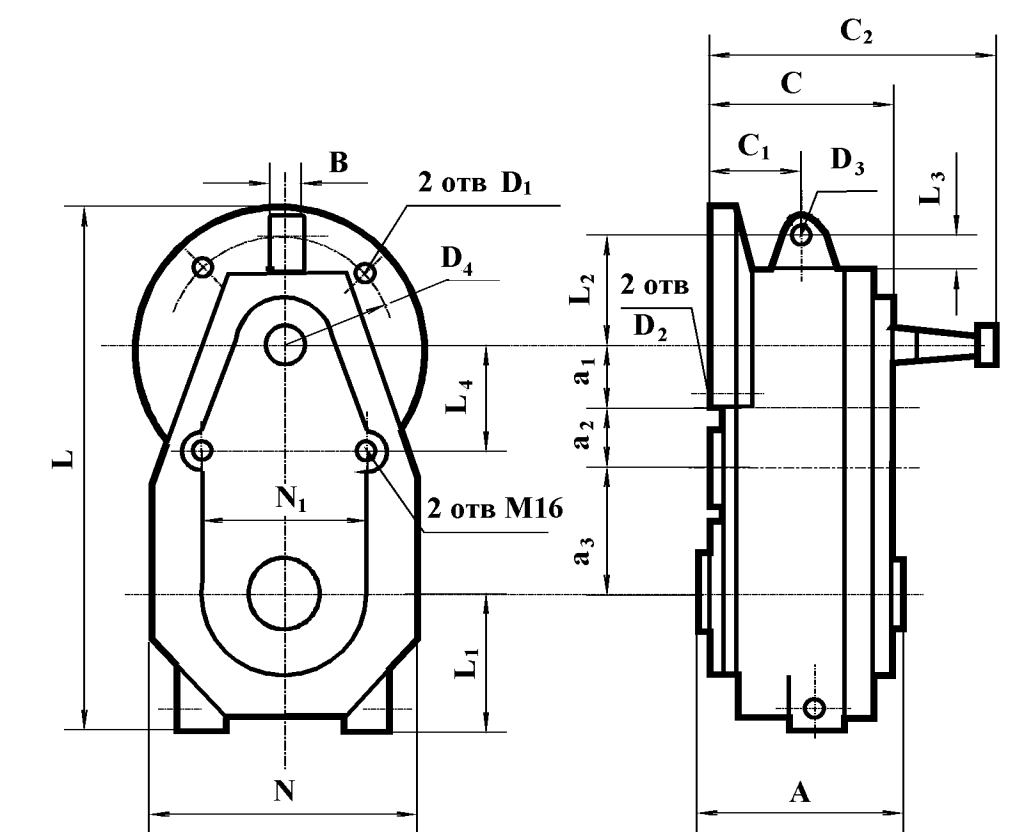

- 1Ц3Увкф-200, 250



Типоразмер 1Ц3Увкф 100 125 125-01 160 160-01 200 250
a 1 80 80 100 125 160
a 2 100 125 160 160 200
a 3 100 125 160 200 250
A 174 204 236 240 286
B 40 40 50 60 80
C 260 290 345 271 278
C 1 183 205 235 234 155 140
C 2 326 305 335 408 361 372
D 1 14 14 18 14 18 18 18
D 2 - - - М16 М16
D 3 18 18 22 26 30
D 4 265 265 300 265 300 300 300
L 548 620 756 860 1023
L 1 118 140 171 210 248
L 2 113 113 138 123 154
L 3 23 23 28 32,5 38
L 4 170 100 100 100 100
N 200 244 304 392 472
N 1 135 200 200 200 200
Масса, кг 53 80 125 210 290

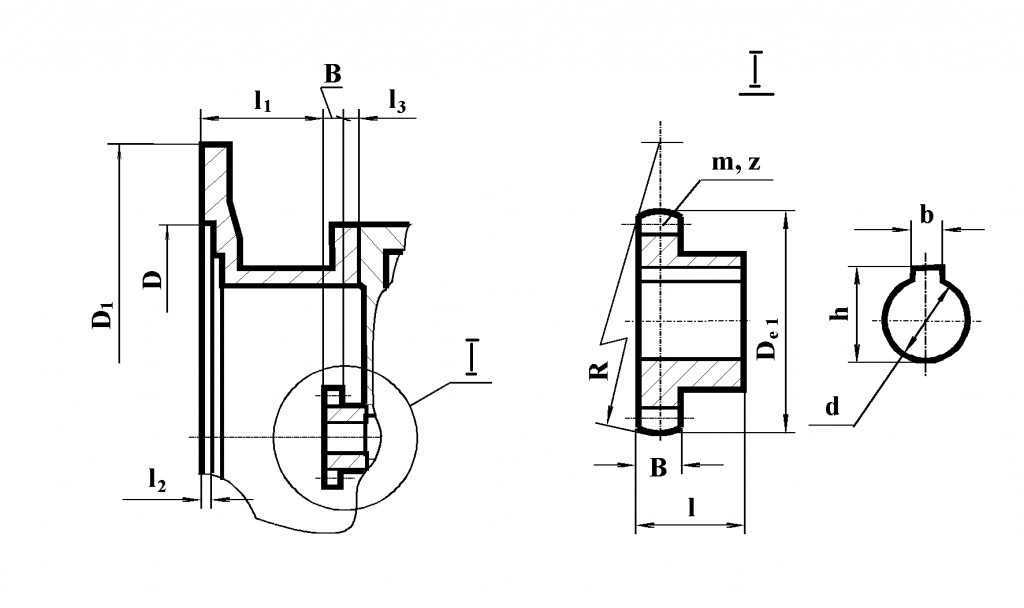

Размеры концов входных валов с зубчатой муфтой для 1Ц3Увкф


Тип D D 1 l 1 l 2 l 3 m z D e1 B R dH7 d l b p9 h
1Ц3Увкф- 100 230H7 300 67 5 19 2.5 20 55 12 157 22 35 28 6 24,5
1Ц3Увкф- 125 230H7 300 82 5 19
1Ц3Увкф- 125-01 250H7 350 112
1Ц3Увкф- 160 230H7 300 82 6 11 2.5 30 80 12 185 28 45 47 8 30,9
1Ц3Увкф- 160-01 250H7 350 112
1Ц3Увкф-200 250H8 350 112 6 6 2.5 30 80 12 35 55 35 10 38,3
1Ц3Увкф-250 250H8 350 112 6 15 2.5 38 100 15 245 45 65 44 14 48,5

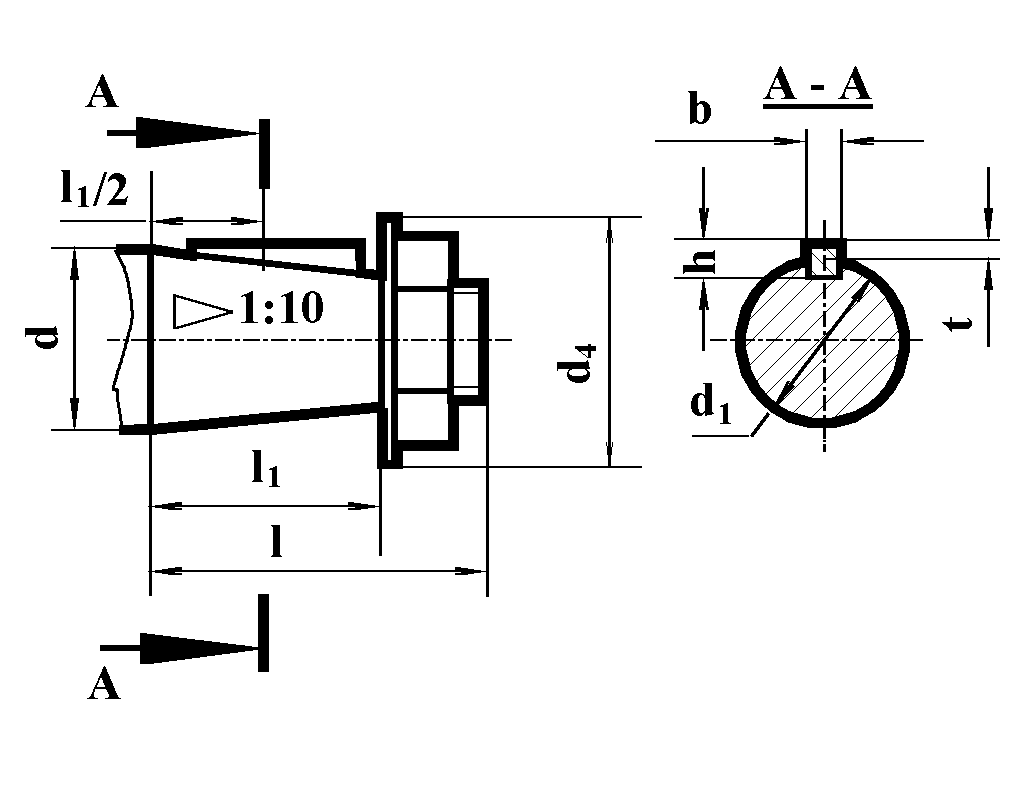

Размеры входного вала


Типоразмер d d 1 d 4 l l 1 b h t
100 25 22,9 36 60 42 5 5 3
125 25 22,9 36 60 42 5 5 3
160 28 25,9 36 60 42 5 5 3
200 35 32,1 42 80 58 6 5 3,5
250 38 35,1 50 80 58 6 6 3,5

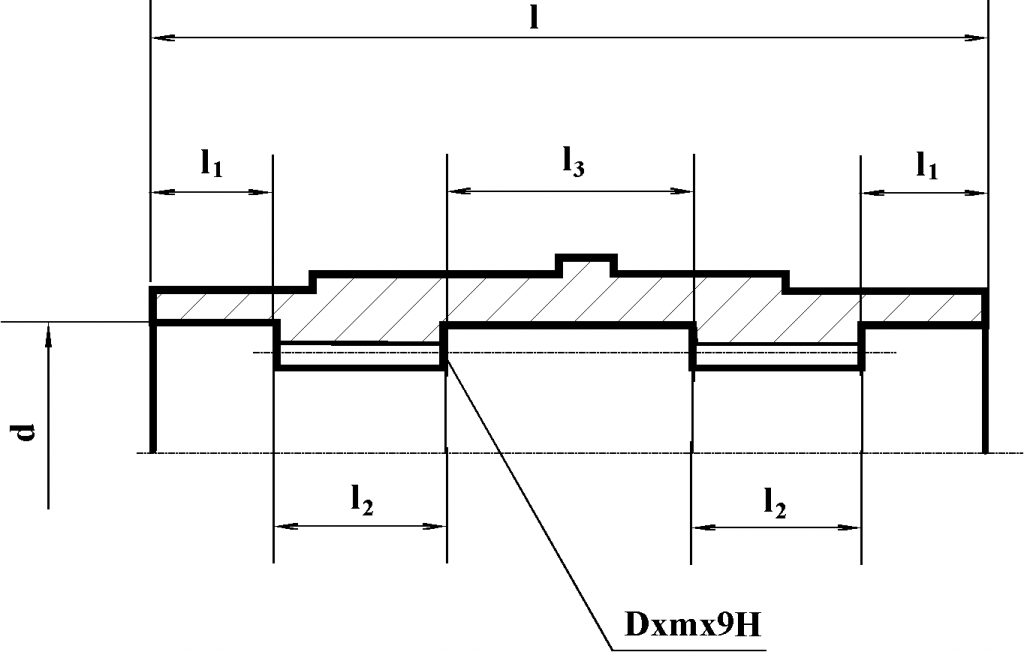

Размеры выходного вала


Типоразмер l
l 1
l 2 l 3
d
Dxmx9H
100 174 25 35 54 50 45x2
125 204 25 38 78 55 50x2
160 236 37 42 78 70 65x2
200 240 44 60 32 85 80x2,5
250 286 43 70 60 105 100x2,5
