Мотор-редукторы 3МП (аналог 1МПз2)
-
Вы можете забрать товар самостоятельно с нашего склада. Схема проезда здесь.
-
Для покупателей из Москвы и области мы можем доставить товар бесплатно. Требуется предварительное согласование времени и места доставки с нашими менеджерами.
-
Отправим любой транспортной компанией. Доставка редукторов до транспортной компании бесплатна.
- Предоплата от 30%
Планетарные мотор-редукторы. Тип 3МП-31,5, 3МП-40, 3МП-50, 3МП-80 (1МПз2-31,5, 1МПз2-40, 1МПз2-50, 1МПз2-80)
Назначение
Мотор-редукторы планетарные одно–, двух–, трехступенчатые типоразмеров 3МП–31,5, 3МП–40, 3МП–50, предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, исключая механизмы для подъема груза.
Условия применения мотор-редукторов
- режим работы — продолжительный, с продолжительностью работы до 24 ч/сут;
- нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
- высота над уровнем моря — до 1000 м;
- внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т — тропический климат, категория размещения 2 - эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.
Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).
Условное обозначение
Мотор-редуктор ЗМП–40–45–225–G110УЗ, 380 В, где:
- 3МП - тип мотор–редуктора;
- 40 - радиус расположения осей сателлитов, мм;
- 45 - номинальная частота вращения выходного вала, об/мин;
- 225 - номинальный крутящий момент на выходном валу Нм;
- G110 - конструктивное исполнение по способу монтажа;
- У3 - вид климатического исполнения и категория размещения;
- 380 В - напряжение в сети переменного тока.

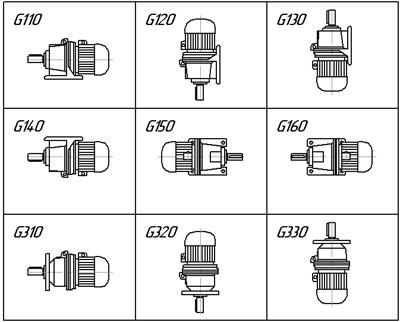

Конструктивное исполнение по способу монтажа

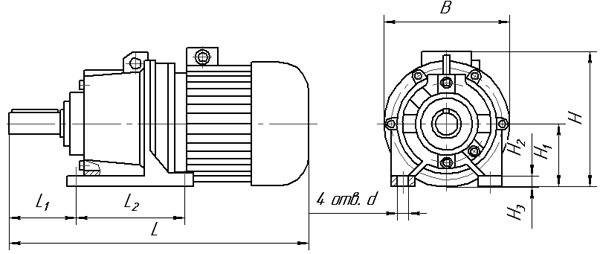

Габаритные и присоединительные размеры планетарных мотор редукторов 3МП (1МПз2) на лапах, мм
| Тип |
Частота
вращения выходного вала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d | |
| Не более | |||||||||||||
| 3МП-31,5 | 3,55…16 | 460 | 190 | 215 | 82 | 130 | 155 | 190 | 100 | 15 | 25 | 15 | |
| 18…90 | 510 | 200 | 225 | ||||||||||
| 112…280 | 590 | 250 | 247 | ||||||||||
| 3МП-40 | 3,55…16 | 500 | 224 | 247 | 110 | 170 | 180 | 220 | 112 | 20 | 63 | 20 | |
| 18…90 | 625 | 250 | 247 | ||||||||||
| 112…280 | 725 | 350 | 305 | ||||||||||
| 3МП-50 | 3,55…16 | 637 | 270 | 295 | 145 | 210 | 220 | 265 | 132 | 22 | 43 | 22 | |
| 18…90 | 682 | 270 | 295 | ||||||||||
| 112…280 | 925 | 350 | 360 | ||||||||||
| 3МП-80 | 3,55...16 | 810 | 380 | 400 | 175 | 325 | 320 | 380 | 200 | 40 | 75 | 35 | |
| 18...90 | 915 | 380 | 420 | ||||||||||
| 112...280 | 1240 | 550 | 510 | ||||||||||

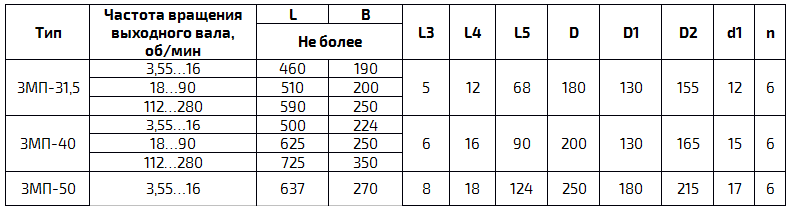

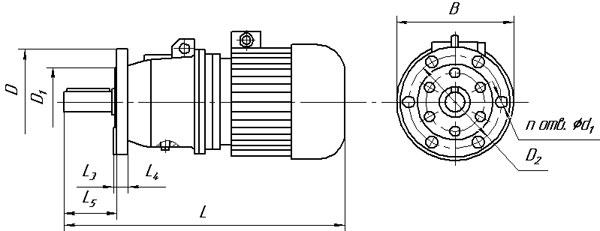

Габаритные и присоединительные размеры планетарных мотор редукторов 3МП на фланце, мм
Размеры цилиндрических валов планетарных мотор-редукторов 3МП
| Тип | d | l | b | t |
| 3МП-31,5 | 28k6 | 60 | 8 | 31 |
| 3МП-40 | 35k6 | 80 | 10 | 38 |
| 3МП-50 | 45k6 | 110 | 14 | 48,5 |
| 3МП-80 | 70k6 | 140 | 20 | 74,5 |
Размеры конических валов планетарных мотор-редукторов 3МП (1МПз2)
| Тип | d | d1 | l | l1 | b | t |
| 3МП-31,5 | 28 | М16х1,5 | 60 | 42 | 5 | 14,95 |
| 3МП-40 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
| 3МП-50 | 45 | М30х2,0 | 110 | 82 | 12 | 23,45 |
| 3МП-80 | 70 | М48х3,0 | 140 | 105 | 18 | 36,38 |
Размеры полых валов планетарных мотор-редукторов 3МП (1МПз2)
| Тип | d | l | b | t |
| 3МП-31,5 | 25Н7 | 55 | 8 | 28,1 |
| 3МП-40 | 30Н7 | 70 | 8 | 33,1 |
| 3МП-50 | 40Н7 | 80 | 12 | 43,3 |
Основные технические
характеристики
| Тип | Номинальная частота вращения выходного вала, об/ мин | Номинальный крутящий момент на выходном валу, Н·м | Передаточное отношение редукторной части | Масса, кг не более | Двигатель | |
| Тип | Мощность, кВт | |||||
| 3МП–31,5 | 3,55 | 155 | 408,14 | 19,1 | АИР50А4 | 0,06 |
| 5,6 | 145 | 251,17 | 19,1 | АИР50B4 | 0,09 | |
| 7,1 | 115 | 408,14 | 19,1 | АИР50A2 | 0,09 | |
| 9,0 | 120 | 163,26 | 20,1 | АИР56А2 | 0,12 | |
| 12,5 | 130 | 212,2 | 20 | АИР56А2 | 0,18 | |
| 16 | 140 | 169,8 | 20,5 | АИР56В2 | 0,25 | |
| 18 | 130 | 41,6 | 26 | АИР71В8 | 0,25 | |
| 22,4 | 105 | 31,9 | 26 | АИР71В8 | 0,25 | |
| 28 | 120 | 31,9 | 25 | АИР71А6 | 0,37 | |
| 35,5 | 145 | 41,6 | 26 | АИР71А4 | 0,55 | |
| 45 | 115 | 31,9 | 26 | АИР71А4 | 0,55 | |
| 56 | 130 | 26 | 27 | АИР71В4 | 0,75 | |
| 71 | 145 | 41,6 | 26 | АИР71В2 | 1,1 | |
| 90 | 115 | 31,9 | 26 | АИР71В2 | 1,1 | |
| 112 | 125 | 7,84 | 37 | АИР90L6 | 1,5 | |
| 140 | 145 | 10,2 | 38 | АИР90L4 | 2,2 | |
| 180 | 115 | 7,84 | 38 | АИР90L4 | 2,2 | |
| 280 | 135 | 10,2 | 44 | АИР100S2 | 4,0 | |
| 365 | 80 | 7,84 | 37 | АИР90L2 | 3,0 | |
| 3МП–40 | 5,6 | 210 | 253 | 30,4 | АИР56А4 | 0,12 |
| 7,1 | 225 | 186 | 30,4 | АИР56B4 | 0,18 | |
| 9.0 | 250 | 147 | 31,2 | АИР63A4 | 0,25 | |
| 12,5 | 265 | 230 | 31,2 | АИР63A2 | 0,37 | |
| 16 | 230 | 186 | 31,2 | АИР63A2 | 0,37 | |
| 18 | 280 | 39,7 | 40 | АИР80B8 | 0,55 | |
| 22,4 | 225 | 39,7 | 35 | АИР71B6 | 0,55 | |
| 28 | 250 | 31,8 | 38 | АИР80А6 | 0,75 | |
| 35,5 | 285 | 39,7 | 38 | АИР80A4 | 1,1 | |
| 45 | 225 | 31,8 | 38 | АИР80A4 | 1,1 | |
| 56 | 248 | 25,6 | 40 | АИР80B4 | 1,5 | |
| 71 | 280 | 39,7 | 40 | АИР80B2 | 2,2 | |
| 90 | 225 | 31,8 | 40 | АИР80B2 | 2,2 | |
| 112 | 250 | 7,9 | 70 | АИР112MA6 | 3,0 | |
| 140 | 260 | 6,3 | 76 | АИР112MB6 | 4,0 | |
| 180 | 285 | 7,9 | 76 | АИР112M4 | 5,5 | |
| 224 | 230 | 6,3 | 76 | АИР112М4 | 5,5 | |
| 400 | 175 | 7,0 | 76 | АИР112М2 | 7,5 | |
| 460 | 153 | 6,3 | 76 | АИР112М2 | 7,5 | |
| 3МП–50 | 3,55 | 570 | 201 | 52 | АИР71В8СВ | 0,25 |
| 5,6 | 570 | 238 | 52 | АИР71А4СВ | 0,55 | |
| 7,1 | 570 | 190 | 52 | АИР71А4 | 0,55 | |
| 9,0 | 555 | 161 | 52 | АИР71А4 | 0,55 | |
| 12,5 | 525 | 238 | 50 | АИР71А2СВ | 0,75 | |
| 16,0 | 445 | 190 | 50 | АИР71А2 | 0,75 | |
| 18,0 | 570 | 39,4 | 60 | АИР90LB8 | 1,1 | |
| 22,4 | 570 | 39,4 | 59 | АИР90L6 | 1,5 | |
| 28,0 | 495 | 31,9 | 59 | АИР90L6 | 1,5 | |
| 35,5 | 570 | 39,4 | 59 | АИР90L4 | 2,2 | |
| 45,0 | 480 | 31,9 | 59 | АИР90L4 | 2,2 | |
| 56,0 | 510 | 25,2 | 66 | АИР100S4 | 3,0 | |
| 71,0 | 530 | 39,4 | 66 | АИР100S2 | 4,0 | |
| 90,0 | 500 | 31,9 | 71 | АИР100L2 | 5,5 | |
| 112 | 331 | 25,2 | 72 | АИР100S2 | 4,0 | |
| 112 | 420 | 7,8 | 110 | АИР132S6 | 5,5 | |
| 140 | 510 | 6,95 | 125 | АИР132М6 | 7,5 | |
| 180 | 570 | 7,8 | 125 | АИР132М4 | 11,0 | |
| 224 | 450 | 6,3 | 125 | АИР132М4 | 11,0 | |
| 400 | 335 | 7,0 | 158 | АИР160S2СВ | 15,0 | |
| 460 | 303 | 6,3 | 158 | АИР160S2СВ | 15,0 | |
| 460 | 222 | 6,3 | 117 | АИР132М2 | 11,0 | |
| 3МП-80 | 3,55 | 1975 |
211,3
|
150 | АИР90LА8 | 0,75 |
| 1450 | АИР80В8 | 0,55 | ||||
| 4,4 | 1593 | 170,5 | АИР90LА8 | 0,75 | ||
| 1168 | АИР80В8 | 0,55 | ||||
| 5,6 | 1836 | 178,6 | АИР80В6 | 1,1 | ||
| 1252 | АИР80А6 | 0,75 | ||||
| 7,1 | 1975 | 211,3 | АИР80В4 | 1,5 | ||
| 1450 | АИР80А4 | 1,1 | ||||
| 9 | 2285 | 166,7 | АИР90L4 | 2,2 | ||
| 1558 | АИР80В4 | 1,5 | ||||
| 12,5 | 2244 | 240 | 170 | АИР90L2 | 3 | |
| 1645 | АИР80В2 | 2,2 | ||||
| 16 | 1752 | 187,5 | АИР90L2 | 3 | ||
| 1285 | АИР80В2 | 2,2 | ||||
| 18 | 2077 | 41,6 | 4АМ132S8 | 4 | ||
| 1558 | 4АМ112MВ8 | 3 | ||||
| 22,4 | 2295 | 44,6 | 4АМ132S6 | 5,5 | ||
| 1669 | 4АМ112MB6 | 4 | ||||
| 28 | 1836 | 35,7 | 4АМ132S6 | 5,5 | ||
| 1335 | 4АМ112MB6 | 4 | ||||
| 35,5 | 1975 | 42,3 | 4АМ132S4 | 7,5 | ||
| 1450 | 4АМ112L4 | 5,5 | ||||
| 45 | 2285 | 4АМ132M4 | 11 | |||
| 1558 | 4АМ132S4 | 7,5 | ||||
| 56 | 1836 | 4АМ132M4 | 11 | |||
| 1252 | 4АМ132S4 | 7,5 | ||||
| 71 | 1975 | 4АМ160S2 | 15 | |||
| 1450 | 4АМ132M2 | 11 | ||||
| 90 | 1558 | 4АМ160S2 | 15 | |||
| 1142 | 4АМ132M2 | 11 | ||||
| 112 | 1836 | 200 | 4АМ180M6 | 22 | ||
| 1544 | 4АМ180S6 | 18,5 | ||||
| 140 | 2000 | 4АМ200L6 | 30 | |||
| 1470 | 4АМ200M6 | 22 | ||||
| 180 | 1920 | 4АМ200М4 | 37 | |||
| 1555 | 4АМ180М4 | 30 | ||||
| 224 | 1875 | АМУ225М4 | 45 | |||
| 1541 | 4АМ200М4 | 37 | ||||
| 280 | 1518 | АИР200L4 | 45 | |||
