Описание

Редукторы горизонтальные картерные, крановые. Тип Ц2У-315К, Ц2У-400К

Назначение

Редукторы горизонтальные картерные, крановые, тип Ц2У-315К, Ц2У-400К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

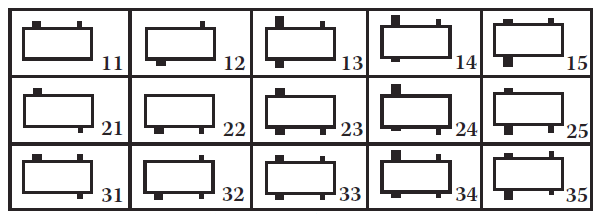

Варианты сборки


*редукторы с концами валов в виде части зубчатой муфты изготавливаются по вариантам сборки11,12,14,15,21,22,24,25,31,32,34,35.

Условия применения

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа длительная (до 24 ч. в сутки) или с периодическими остановками;
  • вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения - У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 - 69.


Технические характеристики

Типоразмер редуктора Ц2У-315К
Передаточное число 8 10 12,5 16 20 25 31,5 40  50
Частота вращения
входного вала, об./мин.
Режим работы Допускаемый крутящий момент на выходном валу редуктора, Н-м
500 Н
е
р
е
в
е
р
с
и
в
н
ы
й
л 10300 10700 10400 9900 10800 11200 9800 8700 1000
с 9200 8600 7900
т 9200 8600 7600
750 л 9700 10100   10300 9900 10100 10500 9800 8700 10000
с 9200 8600 7600
т 9100 9200 9100 8600 7600
1000 л 9200 9600 9900 9800 9600 10000 9800 8700 9600
с 9200 8600 7600
т 8900 9100 8800 8600 7600
1500 л 9100 9200 0300 9600 9000 9300 9700 8600 8900
с 8900 9100 9200 9200 8600 7600
т 8600 8800 8500 8600 7600
500 Р
е
в
е
р
с
и
в
н
ы
й
л 8000 8300 8100 7600 8400 8700 7600 6700 8300
с 7100 6600 6700 6100
т 7100 6600 5900
750 л 7500- 7600   8000 7600 7800 8100 7600 6700 7700
с 7100 6600 5960
т 7100 6600 5900
1000 л 7100 7400 7700 7600 7500 7700 7600 6700 7400
с 7100 6600 5900
т 7100 6600 5900
1500 л 7000 7100 7200 7400 7000 7200 7500 6700 6900
с 7000 7100 6600 5900
т 7000 7100 6600 5900

Типоразмер редуктора Ц2У-400К
Передаточное число 8 10 12,5 16 20 25 31,5 40 50
Частота вращения входного вала, об./мин. Режим работы Допускаемый крутящий момент на выходном валу редуктора, Н-м
500 Н
е
р
е
в
е
р
с
и
в
н
ы
й
л 19600 19800 19400 18400 20700 18300 20400 16200
с 17700 16400  14600
т 17700 16400  14600
750 л 18500 19000 18200 19300 20000 18300 16200 19000
с 17700 16400  14600
т 17400 17700 7400 16400 14600
1000 л 17500 18300 18700 1869 18400 19000 18200 16200  18200
с 17500 17700 10400   16200  14600
т 17500 17700 16400 16200  14600
1500 л 17700 17500 17200 17800 15900 17000
с 17500 16400
т 16800 16400 15900 14600
500 Р
е
в
е
р
с
и
в
н
ы
й
л 15100 15300 15000 14200 16000 14100 12500 15800
с 13700 12700 12500  11600
т 13700 12700 12500  11300
750 л 14300 14900 14700 14100 14900 15500  |  14100 12500 14800
с 13600 13700 12700 12500  11300
т 13600 13700 12700 12500  11300
1000 л 13500 14200 14500 13900 14200 14800 14100 12500 14100
с 13500 13700 12700 12500  11300
т 13500 13700 12700 12500  11300
1500 л - 13600 13500 13300 13800 13800 12300 13200
с - 13500 12700 12300 11300
т - 13500 12700 12300 11300

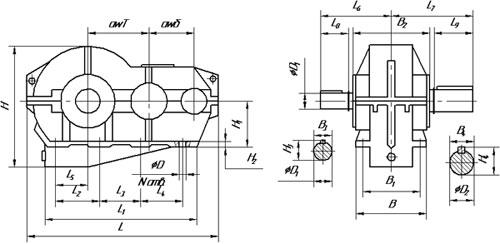

Габаритные и присоединительные размеры


Типоразмер редуктора awб awт L L1 L2 L3 L4 L5 L6 L7 L8 L9
Ц2У-315К 200 315 1030 620 240 240 - 95 300 420 110 210
Ц2У-400К 250 400 1270 830 215 215 215 155 380 500 140 250

Типоразмер редуктора ØD ØD1 ØD2 N H H1 H2 H3 H4 B B1 B2
Ц2У-315К 26 50k6 110m6 6 633 300 35 54 116 340 290 395
Ц2У-400К 60k6 140m6 8 800 320 64 148 420 360 475

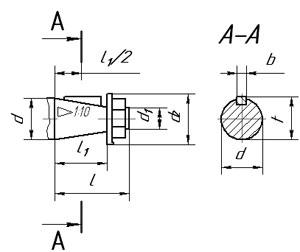

Размеры конических концов валов

Типоразмер Конический конец входного вала
L L1 L1/2 b t Ød1 Ød Ød2
Ц2У-315К 110 82 41 12 48,9 45,9 50 М36х3
Ц2У-400К 140 105 52,5 16 58,75 54,75 60 М42х3
Типоразмер Конический конец выходного вала
L L1 L1/2 b t Ød1 Ød Ød2
Ц2У-315К 210 165 82,5 25 106,75 101,75 110 M80x4
Ц2У-400К 250 200 100 32 137 130 140 M100x4

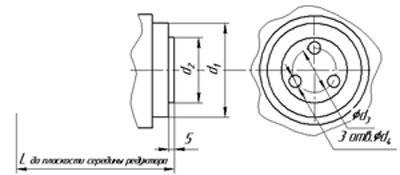

Размеры конца тихоходного вала для присоединения приборов и автоматики

Типоразмер Размеры, мм
L Ø d1 Ø d2 Ø d3 Ø d4
Ц2У-315К 200 110h10 75h8 55 M8-7H
Ц2У-400К

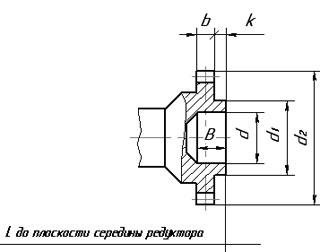

Размеры конца тихоходного вала в виде зубчатой полумуфты

Типоразмер Размеры, мм
L Ø d Ø d1 Ø d2 B b k m z
Ц2У-315К 275 110F8 130 252 60 30 10 6 40
270 120F8 162 232 50 35 15 4 56
Ц2У-400К 335 150F8 180 336 65 40 8 40
170F8 200 348 68 12 6 56


Размеры конца тихоходного вала в виде зубчатой полумуфты с паразитной шестерней

Типоразмер Индекс муфты m z m1 z1 z2 L L1 L2 L3 ød
Ц2У-315К М 6 40 4 40 60 195 200 30 15 248
М1 4 56
Ц2У-400К М 8 40 - - - - - - - -
М1 6 56 4 69 69 245 276 50 15 284
