Мы производим
редукторы и мотор-редукторы
Поиск по сайту

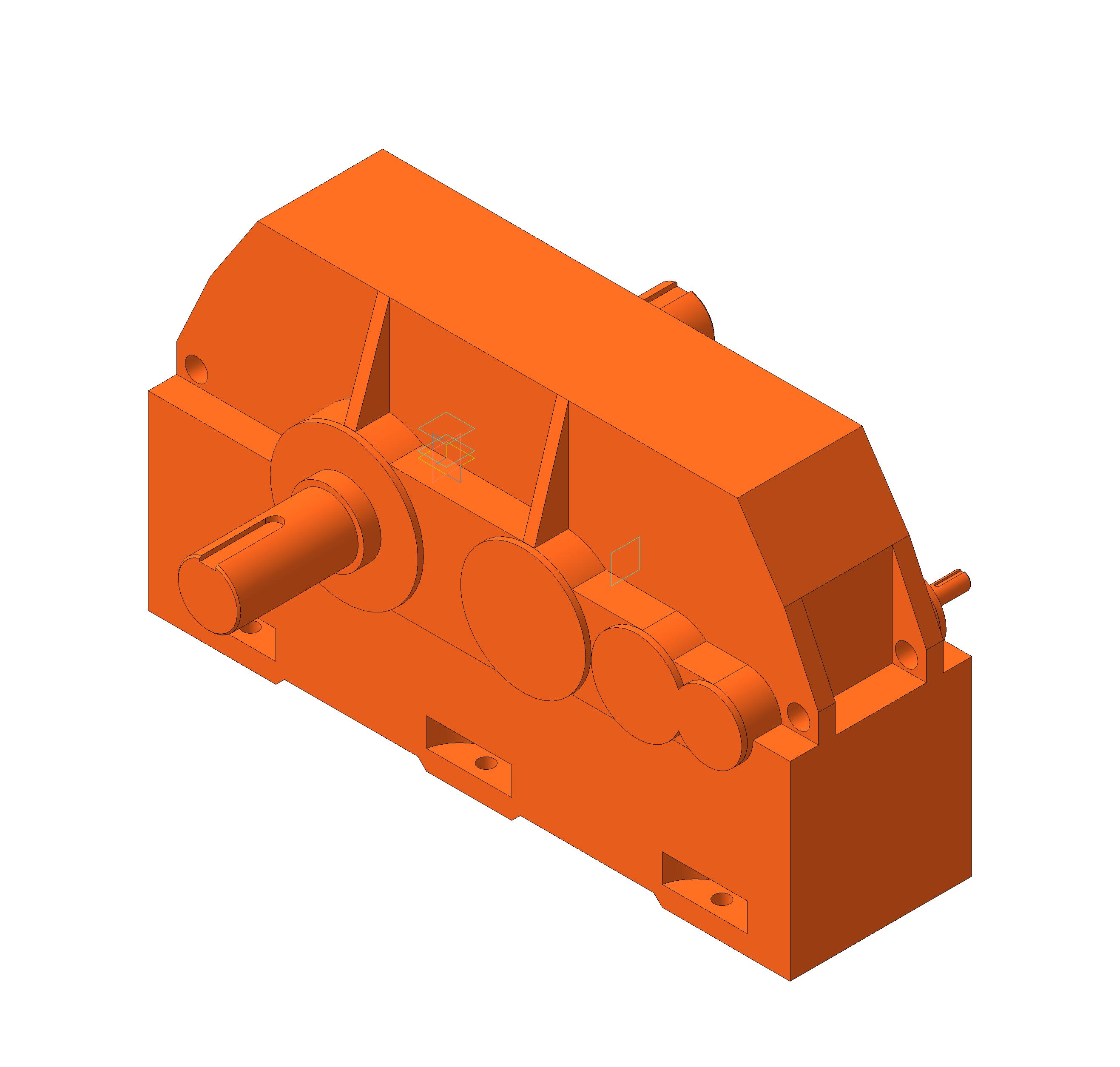

Редукторы Ц3У-315НМ, 1Ц3У-355М, Ц3У-400Н

Доставка
Самовывоз
  • Вы можете забрать товар самостоятельно с нашего склада. Схема проезда здесь.
Бесплатная доставка
  • Для покупателей из Москвы и области мы можем доставить товар бесплатно. Требуется предварительное согласование времени и места доставки с нашими менеджерами.
Транспортная компания
  • Отправим любой транспортной компанией. Доставка редукторов до транспортной компании бесплатна.
Оплата
  • Предоплата от 30%

Описание
Редукторы цилиндрические двухступенчатые горизонтальные с зацеплением Новикова

Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров Ц3У-315НМ, 1Ц3У-355М, Ц3У-400Н используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

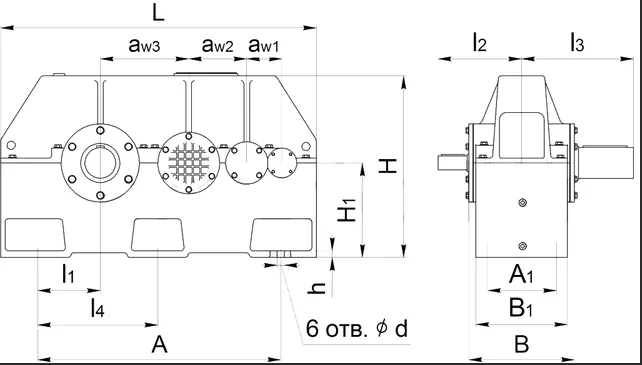

Габаритные и присоединительные размеры




Типоразмер awб awпр awт L L1 L2 L3 L4 L5 L6 L7 L8
Ц3У-315НМ 125 200 315 1130 830 415 215 80 210 270 420 360
1Ц3У-355М 140 225 355 1255 950 475 250 290 440 400
Ц3У-400Н 160 250 400 1410 1070 535 280 110 250 340 500 450


Типоразмер øD øD1 øD2 H H1 H2 H3 H4 B B1 B2 B3 B4
Ц3У-315НМ 28 30k6 110m6 685 335 35 33 116 340 260 395 8 28
1Ц3У-355М 35k6 125m6 740 375 38 132 355 280 425 10 32
Ц3У-400Н 35 40k6 140m6 835 425 42 43 148 420 330 475 12 36

Размеры конических концов валов


входной вал               выходной вал


Типоразмер a1 a2 a3 a4 a5 øa6 øa7 a8 øa9
Ц3У- 315НМ 80 58 29 5 29,1 27,1 30 270 М20x1,5
1Ц3У-355М 6 34,6 32,1 35 290
Ц3У-400Н 110 82 41 10 38,9 35,9 40 340 М24x2


Типоразмер b1 b2 b3 b4 b5 øb6 øb7 b8 øb9
Ц3У- 315НМ 210 165 82,5 25 106,75 101,75 110 420 М80x4
1Ц3У-355М 28 122,75 116,75 125 440 М90x4
Ц3У-400Н 250 200 100 32 137 130 140 500 М100x4


Размеры конца тихоходного вала в виде зубчатой полумуфты




Типоразмер Индекс
муфты
m z f øf1 øf2 øf3 f4 f5 f6
Ц3У- 315НМ М 6 40 275 110F8 130 252 60 30 10
1Ц3У-355М М 7 40 310 294 65 35 12,5
М1 6 56 322 170F8 200 348 68 40 12
Ц3У-400Н М 8 40 335 150F7 180 336 65 15


Размеры конца тихоходного вала для присоединения приборов и автоматики



Типоразмер e øe1 øe2 øe3 øe4
Ц3У- 315НМ 200 110h10 75h9 55 M8-7H
1Ц3У-355М 235 130h10 75h9
Ц3У-400Н 240 140h10

Технические характеристики


Типоразмер редуктора Ц3У-315НМ
Номинальное передаточное отношение, i 50,0 63,0 80,0 100,0 125,0 160,0 200,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм 8600 9000 8200
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н быстроходного 1250 1000
тихоходного цилиндрический  конец 22400
конец вала в виде части зубчатой полумуфты 26800
Масса, кг 585
Ориентировочный объем масла, л. 60


Типоразмер редуктора 1Ц3У-355М
Номинальное передаточное отношение, i 31,5 40,0 50,0 63,0 80,0 100,0 125,0 160,0 200,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм 12000 14000 15000
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н быстроходного 2000 1600 1300 1100
тихоходного цилиндрический  конец 40000
конец вала в виде части зубчатой полумуфты 50000
Масса, кг 750
Ориентировочный объем масла, л. 70


Типоразмер редуктора Ц3У-400Н
Номинальное передаточное отношение, i 50,0 63,0 80,0 100,0 125,0 160,0 200,0
Номинальный крутящий момент на тихоходном валу, Т, Нxм 16600 16700 15740 17000 15200
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 2500 (для вар.сб. 11, 12, 13, 14, 15, 21, 22, 23, 24, 25)
1250 (для вар.сб. 31, 32, 33, 34, 35)
тихоходного цилиндрический  конец 31500
(для вар.сб. 11, 12, 14, 15, 21, 22, 24, 25, 31, 32, 34, 35)
16000  (для вар.сб. 13, 23, 33)
конец вала в виде части зубчатой полумуфты 35500
Масса, кг 960
Ориентировочный объем масла, л. 115

Редукторы данных типоразмеров могут быть изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.

Условия эксплуатации:

- работа длительная до 24 ч. в сутки или с периодическими остановками;- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками,- нагрузка одного направления и реверсивная; - вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Условные обозначения:

1 - этап модернизации
Ц - цилиндрический
3 - трехступенчатый
У- узкий
awт - межосевое расстояние тихоходной ступени (мм)
Н - с передачами Новикова
М – модификация
i – номинальное передаточное отношение


Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
С - исполнение редуктора с элементами для присоединения к струйной системе смазки

Пример обозначения редуктора 1Ц3У - 355М - 100 - 12ЦвхКвых - У3:
редуктор цилиндрический (Ц), трехступенчатый (3), узкий (У), с межосевым расстоянием тихоходной ступени 355 мм, с передачами Новикова, модифицированный (М), номинальным передаточным отношением 100, вариантом сборки 12, цилиндрическим концом быстроходного вала (Цвх) и коническим концом тихоходного вала (Квых), климатическим исполнением У и категорией размещения 3.

Пример обозначения редуктора 1Ц3У - 355М - 100 - 12 Цвх М (m7, z40) - У3:
то же, с концом выходного вала в виде части зубчатой муфты М (m7, z40) с модулем 7, числом зубьев 40.

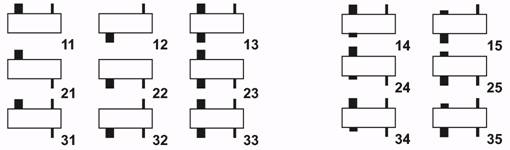

Варианты сборки редукторов по ГОСТ 20373


Основные                                                    Для подключения приборов и автоматики


Основные технические данные


• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а < 30 - на 16%; 30< а < 120 - на 20%; 120 < а < 240 - на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора - 5 %.

Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.

После выбора товара нажмите кнопку купить — товар добавится в вашу корзину.

Далее, если вы закончили выбирать товар, нажмите кнопку Моя корзина.

На странице Моя корзина будут перечислены все выбранные вами товары.

В поле Количество вы пожете изменить количество товара для покупки.

В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.

Также можно ввести код скидки в соответствующее поле.

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.

Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.

Возможные способы оплаты:

  • Наличный расчет.
    Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается товарный и кассовый чеки, а также гарантийный талон.

  • Оплата через Сбербанк.
    Вы можете оплатить заказ в любом отделении Сбербанка. За услугу по переводу денег с вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона. Перечисление денег займет порядка 10 дней.

Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.

Стоимость доставки товара из нашего магазина - 500 руб, при условии выбора при заказе товара в качестве способа доставки нашим курьером.

Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.

Доставка выполняется ежедневно с 10:00 до 20:00 часов, в субботу с 10:00 до 14:00, в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе:

  • если заказ подтвержден менеджером Службы доставки до 12:00, товар может быть доставлен на следующий рабочий день между 10:00 и 15:00 или между 15:00 и 20:00;
  • если заказ подтвержден менеджером Службы доставки после 12:00, товар может быть доставлен на следующий рабочий день между 15:00 и 18:00.

Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.

Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.

При доставке вам будут переданы все необходимые документы на покупку: товарный, кассовый чеки, а также гарантийный талон.При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.Стоимость доставки выделяется в документах на покупку отдельной графой.

Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:

Служба доставки: 8 (495) 123 45 67 (многоканальный).

Электронная почта: info@innet-it.ru

Один из самых популярных способов оплаты покупок в интернет-магазинах. Оплата производится в момент получения покупателем товара или услуги. Обычно это происходит при доставке товара курьером или при самовывозе товара со склада продавца.

На данный момент Сбербанк России имеет самую распостранённую сеть отделений по всей Российской Федерации.

Покупателю выводится на экран бланк извещения для оплаты через Сберегательный банк России. Этот бланк извещения уже заполнен необходимыми данными о продавце и сумме оплаты. Покупателю остаётся только вписать своё имя и дату и оплатить счёт в любом удобном для него отделении СБ РФ.

Для покупателей-пользователей платёжной системы Яндекс.деньги. Им необходимо быть зарегистрированными и иметь свой виртуальный кошелёк в этой системе.

После того, как покупатель заполнит на странице "Корзина покупки" вашего интернет-магазина необходимые данные, он переходит в свой кошелёк. Здесь он увидит форму прямого перевода денег с его кошелька на ваш кошелёк, где уже вписаны все необходимые данные, и покупателю нужно только нажать на кнопку "ОК".

Для подключения к этому способу оплаты вам необходимо зарегистрироваться на сайте Яндекса и активировать интернет-кошелек, в котором будут скапливаться полученные данным способом платежи.

Система предлагает разные способы вывода денег из виртуального кошелька.

Одной из важных составляющих работы нашего интернет-магазина является то, что продаваемые товары сертифицированы и обеспечены фирменной гарантией фирм-производителей.

Для осуществления гарантийного обслуживания необходимы:

  • правильно и без помарок и исправлений заполненный гарантийный талон, в котором должны быть указаны модель и серийный номер изделия, дата продажи и печать торгующей организации;
  • документ, подтверждающий покупку (товарная накладная);
  • полная комплектация товара.

Обращаем также ваше внимание на то, что при получении и оплате заказа покупатель в присутствии курьера обязан проверить комплектацию и внешний вид изделия на предмет отсутствия физических дефектов (царапин, трещин, сколов и т.п.) и полноту комплектации. После отъезда курьера претензии по этим вопросам не принимаются.

Гарантийное обслуживание не производится, если:

  • утерян или не заполнен гарантийный талон
  • оборудование было поставлено на территорию РФ неофициально
  • изделие имеет следы механического повреждения или вскрытия
  • нарушены заводские пломбы
  • были нарушены условия эксплуатации, транспортировки или хранения
  • проводился ремонт лицами, не являющимися сотрудниками авторизованного сервисного центра
  • использовались неоригинальные комплектующие

Подробное описание условий предоставления гарантии вы можете найти в документации к приобретенному товару и/или на сайте соответствующего производителя.

Как вернуть деньги за товар, купленный в Интернет-магазине

 Условия возврата товара, купленного в Интернет-магазине существенно отличаются от  товара, купленного в обычном магазине.

Поскольку Интернет-магазин является дистанционным способом продажи, то в отношении такого способа продажи действуют особые правила. Эти правила регулируются статьей 26.1 ФЗ «О защите прав потребителей», а также «Правилами продажи товаров дистанционным способом», утвержденных Постановлением Правительства РФ от 27.09.2007 г. №612.

 Главное правило, которое действует в отношении товаров, купленных в интерне-магазине – это право отказаться от покупки и вернуть товар без объяснения причин в течение 7-и дней после доставки (а также в любое время до момента доставки). Именно так – без объяснения причин, т.е. не надо давать объяснения по поводу расцветки, фасона и т.п., как с товаром из обычного магазина.

В момент доставки, вместе с товаром покупателю должна быть предоставлена письменная памятка о праве вернуть товар в течение 7-и дней. Если такая памятка не была предоставлена, то срок возврата увеличивается до 3-х месяцев.

 Информация (памятка) о порядке и сроках возврата товара потребителем должна содержать:

а) адрес (место нахождения) продавца, по которому осуществляется возврат товара;

б) режим работы продавца;

в) максимальный срок, в течение которого товар может быть возвращен продавцу, или минимально установленный срок (от 7 дней);

г) предупреждение о необходимости сохранения товарного вида, потребительских свойств товара надлежащего качества до возврата его продавцу, а также документов, подтверждающих заключение договора;

д) срок и порядок возврата суммы, уплаченной покупателем за товар.

Отсутствие одного из пунктов может считаться непредоставлением покупателю информации о порядке и сроках возврата товара.

При покупке в Интернет-магазине, в течение 7-и дней после доставки можно отказаться от любого товара. При продаже товаров дистанционным способом,не действует вышеуказанный Перечень товаров, не подлежащих обмену и возврату.

Единственное ограничение – нельзя вернуть товар, изготовленный на заказ (по индивидуально-определенным характеристикам), если отсутствуют недостатки.

Еще одно условие – товар не должен иметь следов использования, сохранены ярлыки и пломбы, сохранена упаковка.

Как видите, закон не требует обязательно сохранять чек, поскольку покупатель может подтверждать покупку другими способами (иные документы, штампы на упаковке, электронная переписка, свидетели). Но на практике, во избежание лишних споров лучше завести привычку сохранять чеки.

Еще один совет: настоятельно рекомендую заиметь привычку проверять любой товар на наличие внешних дефектов в момент доставки. Подписывая акт доставки, обязательно укажите обнаруженные дефекты (царапины и т.п.). Кстати, акт должен быть в 2-х экземплярах. Поэтому, если указываете замечания к внешнему виду, то требуйте копию акта.

Также требуйте копию акта, когда товар доставляется в разобранном виде (мебель и т.п.). В акте надо указать, что товар доставлен в разобранном виде.

Указанный акт необходим на случай возникновения спора во время возврата или обнаружения скрытых дефектов.

Оставить отзыв
Защита от автоматических сообщений
Введите слово на картинке*
CAPTCHA
