Редукторы цилиндрические горизонтальные двухступенчатые тип 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
Назначение
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц2У-100, 1Ц2У- 125, 1Ц2У- 200, 1Ц2У-250 предназначены для изменения крутящих моментов и частот вращения.

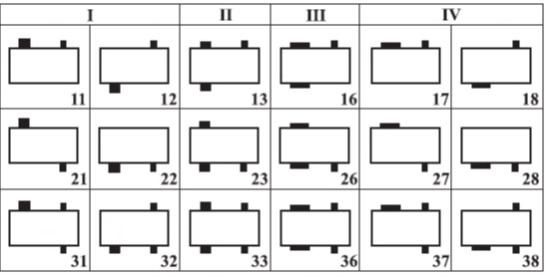

Варианты сборки
- I - с концами валов под муфты или в виде части зубчатой муфты;
- II - с концами под муфты;
- III - с полым выходным валом с симметричным расположением шлицев;
- IV - с полым выходным валом с несимметричным расположением шлицев;
- варианты сборки 13, 23, 33 для типоразмеров 160...М, 200...М, 250М изготавливаются по дополнительному согласованию с заводом-изготовителем;
- варианты сборки 16, 26, 36 без дополнительного согласования с заводом-изготовителем изготавливаются только для типоразмера 200;
- варианты сборки 17, 18, 27, 28, 37, 38 без дополнительного согласования с заводом-изготовителем изготавливаются только для типоразмера 250.
Условия применения редукторов
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Условное обозначение
Пример записи условного обозначения цилиндрического двухступенчатого редуктора с межосевым расстоянием выходной ступени 200 мм, передаточным числом 20, вариантом сборки 12, коническим концом выходного вала, климатическими исполнениями У1:
Редуктор 1Ц2У-200-20-12У1
То же с концом выходного вала в виде части зубчатой муфты:
1Ц2У-200-20-12МУ1
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
1Ц2У-200-20-12ЦУ1
То же с полым валом и вариантом сборки 16:
1Ц2У-200-20-16У1
То же для редуктора 1Ц2У-250 с несимметричным полым валом:
1Ц2У-250-20-12ПУ1
То же климатического исполнения Т1:
1Ц2У-200-20-12Т1
Технические характеристики
| Параметры |
Типоразмер редуктора 1Ц2У- |
||||||
| 100 | 125 | 160 | 200 | 250 | |||
| Передаточные числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
||||||
| Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м | непрерывный (Н) ПВ=100% | 315 | 630 | 1250 | 2500 | 5000 | |
| Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м | тяжелый (Т) ПВ=40% | 315 | 630 | 1600 | 3150 | 6300 | |
| средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 500 | 750 | 1000 | 2240 | 3150 |
| тяжелый (Т) ПВ=40% | 1150 | 2500 | 3550 | ||||
| средний (С) ПВ=25% | 1280 | 2800 | 4000 | ||||
| легкий (Л) ПВ=15% | 1450 | 3150 | 4500 | ||||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 4500 | 6300 | 9000 | 12500 | 18000 | |
| тяжелый (Т) ПВ=40% | 10000 | 14000 | 20000 | ||||
| средний (С) ПВ=25% | 11200 | 16000 | 22400 | ||||
| легкий (Л) ПВ=15% | 12500 | 18000 | 25000 | ||||
| КПД, не менее |
0,97 |
||||||
| Масса редуктора, кг, не более | с чугунным корпусом | 37 | 55 | 95 | 170 | 310 | |
| с алюминиевым корпусом | 21 | 31,5 | 57 | - | - | ||
- значения допускаемых крутящих моментов и радиальных консольных нагрузок редукторов 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с передаточными числами 8, 10, 12,5 при легком режиме работы редукторов 1Ц2У-200 с цилиндрическим концом выходного вала должны быть снижена на 20%;
- номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
- при работе редукторов в реверсивном режиме допускаемые крутящие моменты на выходном валу должны быть снижены на 30%.

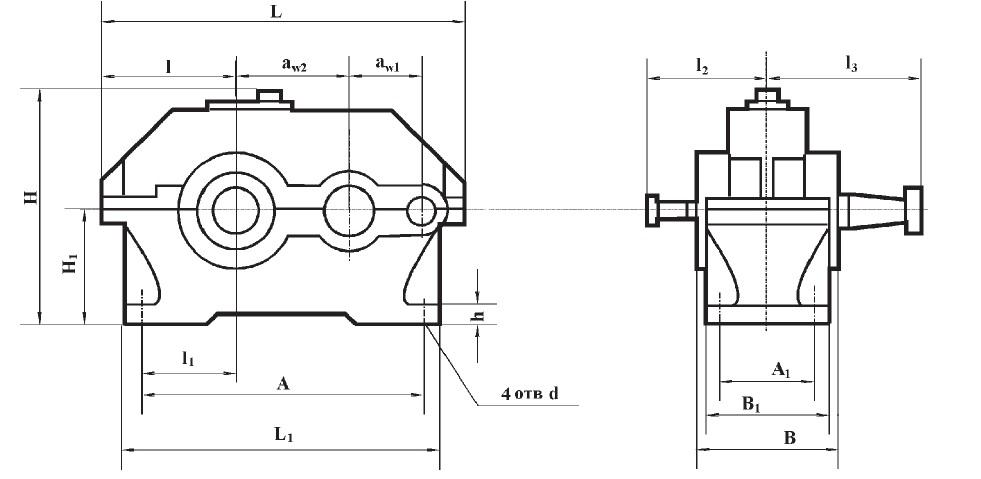

Габаритные и присоединительные размеры
| Тип | awт | awб | L | L1 | l | l1 | l2 | l3 | l4 | l5 | l6 | H | H1 | h | A | A1 | B | B1 | d | ||
| не более |
|
|
|
|
|
|
|
|
Ч* | Ал* |
|
|
|
|
|||||||
| 1Ц2У-100 | 100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 103 | 115 | - | 230 | 112 | - | 20±3 | 290 | 109 | 155 | 145 | 15 | |
| 1Ц2У-125 | 125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 112 | 136 | - | 272 | 132 | - | 22±3 | 335 | 125 | 175 | 165 | 19 | |
| 1Ц2У-160 | 160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 132 | 155 | 145 | 345 | 170 | 24±4 | 28±4 | 425 | 140 | 206 | 195 | 24 | |
| 1Ц2У-200 | 200 | 125 | 678 | 580 | 243 | 165 | 212 | 280 | 160 | 190 | 185 | 425 | 212 | 30±4 |
|
515 | 165 | 243 | 230 | 24 | |
| 1Ц2У-250 | 250 | 160 | 829 | 730 | 290 | 212 | 265 | 335 | 195 | 230 | 224 | 530 | 265 | 32±4 |
|
670 | 218 | 290 | 280 | 28 | |
Ч* - с чугунным корпусом; Ал* - с алюминиевым корпусом

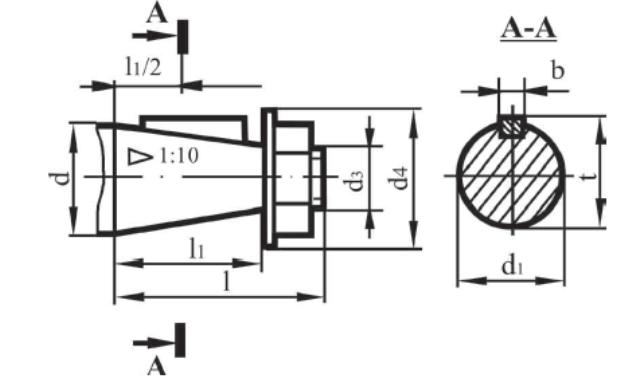

Размеры входных и выходных концов валов
(возможно изготовление концов валов под заказ)
| Типоразмер редуктора | Вал | d1 | d2 | d3 | d4, не более | l1 | l2 | b | h | t |
| 1Ц2У-100 | входной | 20 | 18,2 | M12x1,25 | 40 | 50 | 36 | 4 | 4 | 2,5 |
| 1Ц2У-125 | 20 | 18,2 | M12x1,25 | 40 | 50 | 36 | 4 | 4 | 2,5 | |
| 1Ц2У-160 | 25 | 22,9 | M16x1,5 | 45 | 60 | 42 | 5 | 5 | 3,0 | |
| 1Ц2У-200 | 30 | 27,1 | M20x1,5 | 50 | 80 | 58 | 5 | 5 | 3,0 | |
| 1Ц2У-250 | 40 | 35,9 | M24x2,0 | 63 | 110 | 82 | 10 | 8 | 5,0 | |
| 1Ц2У-100 | выходной | 35 | 32,10 | M20x1,5 | 50 | 80 | 58 | 6 | 6 | 3,5 |
| 1Ц2У-125 | 45 | 40,90 | M30x2,0 | 75 | 110 | 82 | 12 | 8 | 5,0 | |
| 1Ц2У-160 | 55 | 50,90 | M36x3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 | |
| 1Ц2У-200 | 70 | 64,75 | M48x3,0 | 100 | 140 | 105 | 18 | 11 | 7,0 | |
| 1Ц2У-250 | 90 | 83,50 | M64x4,0 | 130 | 170 | 130 | 22 | 14 | 9,0 |

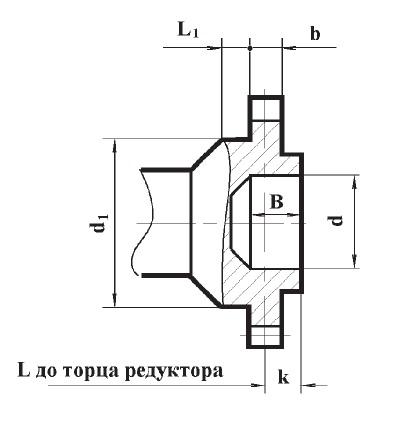

Размеры концов входных валов в виде части зубчатой муфты
| Типоразмер редуктора | 1Ц2У-160 | 1Ц2У-200 | 1Ц2У-250 |
| m | 4 | 5 | 4 |
| z | 40 | 40 | 56 |
| b | 20 | 25 | 35 |
| L | 48 | 55 | 63 |
| L1, не менее | 20 | 32 | 16 |
| K | 19 | 22 | 31 |
| B | 38 | 50 | 50 |
| d | 72F7 | 80F7 | 120F8 |
| d1 | 95f7 | 105f7 | 170f7 |
Присоединительные размеры полых валов редукторов 1Ц2У-200 и 1Ц2У-250
Присоединительные размеры концов выходных цилиндрических валов
-
Тип L l d t b 1Ц2У-100 143 58 32 35 10 1Ц2У-125 178 82 40 43 12 1Ц2У-160 196 82 50 53,5 14 1Ц2У-200 245 105 65 71 18 1Ц2У-250 295 130 85 90 22
