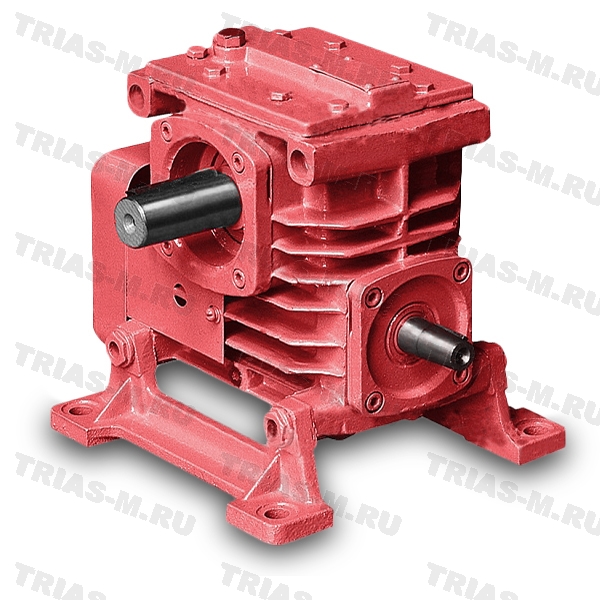

Редукторы червячные 2Ч-40, 2Ч-63, 2Ч-80

Назначение

Редукторы червячные одноступенчатые универсальные типа 2Ч выпускаются взамен устаревших редукторов типа РЧУ, снимаемых с производства. По сравнению с редукторами типа РЧУ редукторы типа 2Ч обладают повышенной нагрузочной способностью.

Ряд редукторов обеспечивает крутящие моменты на тихоходном валу 27-230 Н.м в диапазоне передаточных чисел 8-80. В неразъемном корпусе, отлитом из алюминиевого сплава методом литья под давлением, установлены узел червячного вала и узел червячного колеса. Крышки служат корпусами подшипников тихоходного вала. Корпус закрыт съемной крышкой, отлитой из алюминиевого сплава.

Параллельно оси вала в корпусе имеется четыре прилива со сквозными отверстиями для крепления лап шпильками. Одинаковое расстояние между осями отверстий в приливах позволяет при помощи одних и тех же лап менять пространственное положение редукторов в соответствии с вариантами расположения червячной пары, представленных на рисунке 1. Редукторы могут применяться как с лапами, так и без лап.

Лапы изготавливаются из стали прокатной угловой и крепятся к редуктору шпильками, проходящими через сквозные отверстия в корпусе. Все корпуса редукторов типа 2Ч имеют оребрение, улучшающее теплоотвод.

Геометрические параметры зацепления цилиндрической червячной пары с модифицированным зацеплением приняты по ГОСТ 2144-76.

Червячные валы изготавливаются из легированной стали; витки червяков подвергаются закалке до твердости HRC 50-55 с последующим шлифованием и полированием.

Выходные концы быстроходных (червячных) валов . конические по ГОСТ 12081-72, а тихоходные – цилиндрические по ГОСТ 12080-66.

Венцы червячных колес изготавливаются из оловянно-фосфористой бронзы и заливаются на ступицы. В редукторах типа 2Ч ступица изготовлена из углеродистой стали и выполняет одновременно роль полого вала с внутренними шлицами.

В зависимости от расположения червячной пары в пространстве при эксплуатации редукторы могут быть выполнены по одному из вариантов
расположения, представленных на рисунке 1.

На рисунке 1 редукторы должны рассматриваться в вертикальной плоскости. В варианте расположения 3 лапы могут устанавливаться со стороны глухой крышки червячного вала. В варианте расположения 4 лапы должны устанавливаться так же, как в варианте расположения 1.

В зависимости от взаимного расположения выходных концов валов, представленных на рисунке 2, редукторы изготавливаются по вариантам сборки 51, 52, 53 и 56 в соответствии с ГОСТ 20373-74.

На рисунке 2 выходной конец быстроходного вала (червяка) показан сплошной утолщенной линией, а редуктор рассматривается в плане при расположении червяка под червячным колесом независимо от фактического расположения его при эксплуатации. Вариант сборки 56 представляет собой редуктор с полым шлицевым тихоходным валом.

В зависимости от варианта сборки редуктора тихоходный вал может быть одноконцевым 51, 52 двухконцевым 53 и полым 56. Тихоходные валы редукторов соединяются с червячными колесами при помощи эвольвентных шлицев. Центрирование валов осуществляется по наружным диаметрам шлиц. Шлицы выполнены эвольвентными с параметрами по СТ СЭВ 259-76.

Все валы смонтированы на подшипниках качения. Регулировка подшипников тихоходного и быстроходного валов осуществляется набором металлических прокладок, установленных между крышками и корпусом. Все выходные концы валов уплотнены манжетами по ГОСТ 8752-79. Охлаждение редуктора естественное.

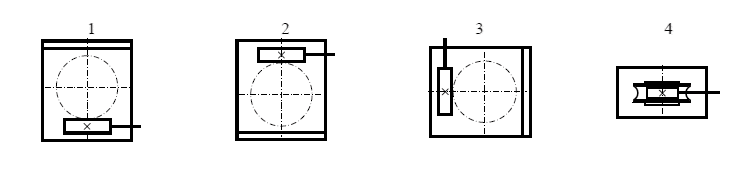

Рис.1

Варианты расположения червячной пары в редукторах типа 2Ч:


1 – червяк под колесом 2 – червяк над колесом 3 – быстроходный вал вертикальный 4 – тихоходный вал вертикальный

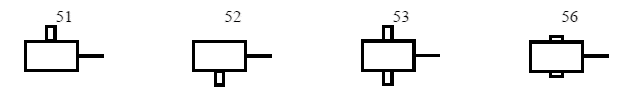

Рис.2

Варианты сборки редукторов типа 2Ч в зависимости от взаимного расположения выходных концов валов



Условия применения

  • частота вращения входного вала не более 1800 об/мин;
  • вращение валов в любую сторону;
  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Условное обозначение

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор 2Ч-80-31,5-56-2-У2 С, где:

  • 2Ч - тип редуктора;
  • 80 - межосевое расстояние;
  • 31,5 - номинальное передаточное число;
  • 56 - исполнение по варианту сборки по ГОСТ 20373-80;
  • 2 - исполнение по схеме расположения червячной пары;
  • У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
  • С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.


Технические характеристики

Типоразмер редуктора In n об/ мин Типоразмер редуктора In n об/ мин
750 1000 1500 750 1000 1500
Мт, Н-м η Мт, Н-м η Мт, Н-м η

Мт, Н-м η Мт, Н-м η Мт, Н-м η
2Ч-40 8 31 0,85 30 0,86 28 0,87 2Ч-63 31,5 118 0,68 117 0,69 115 0,74
10 31 0,83 30 0,83 28 0,85 40 114 0,67 112 0,68 110 0,73
12,5 28 0,81 27 0,82 28 0,83 50 110 0,64 105 0,64 102 0,69
16 31 0,77 31 0,79 29 0,81 63 102 0,60 100 0,61 95 0,62
20 31 0,72 31 0,74 29 0,76 80 90 0,54 87 0,57 85 0,60
25 27 0,70 27 0,71 26 0,73 2Ч-80 8 215 0,88 211 0,89 208 0,90
31,5 31 0,65 31 0,67 30 0,70 10 210 0,87 206 0,88 194 0,89
40 31 0,58 31 0,60 30 0,63 12,5 213 0,85 209 0,86 202 0,88
50 29 0,54 29 0,57 28 0,60 16 218 0,82 214 0,84 205 0,85
63 28 0,52 28 0,54 27 0,58 20 214 0,78 210 0,80 195 0,83
2Ч-63 8 115 0,86 109 0,87 107 0,89 25 216 0,77 212 0,78 197 0,82
10 110 0,86 104 0,86 102 0,88 31,5 234 0,71 232 0,74 230 0,77
12,5 105 0,85 100 0,85 95 0,88 40 214 0,66 211 0,70 200 0,72
16 118 0,80 112 0,81 110 0,84 50 218 0,65 214 0,66 210 0,71
20 110 0,79 106 0,80 104 0,83 63 215 0,62 211 0,60 200 0,64
25 110 0,76 105 0,77 97 0,81 80 174 0,54 172 0,55 170 0,61
i n - номинальное передаточное число;
М t - номинальный крутящий момент

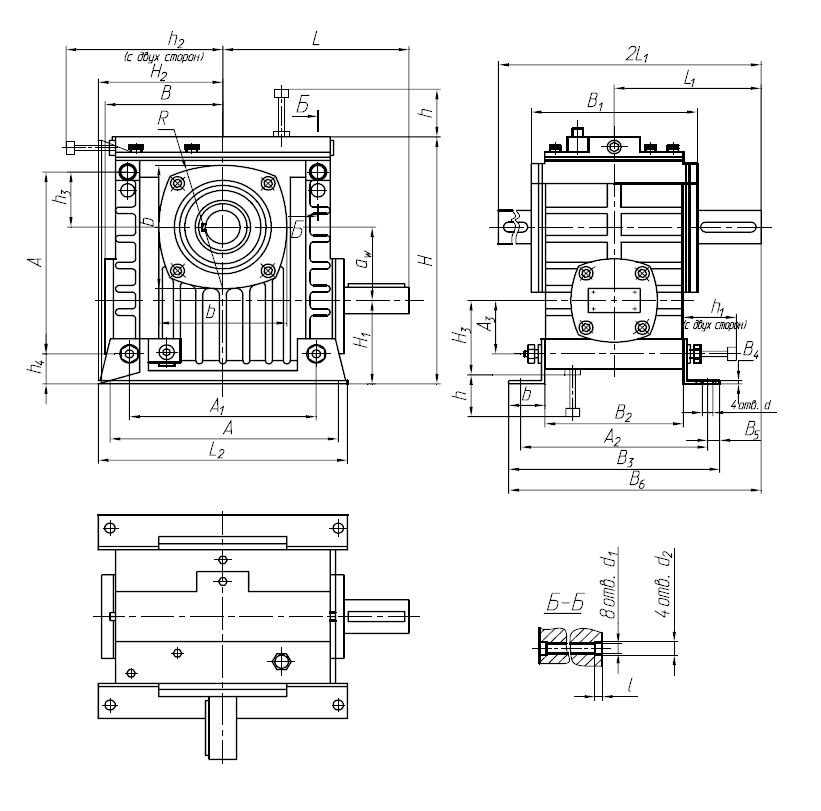

Габаритные и присоединительные размеры


Типоразмер
редуктора
aW A
A1
A2
A3

B
B1
B2
B3
B4
B5
B6
b
b1
H
H1
H2
H3
h
h1

h2
h3
h4
d
2Ч-40 40 105 150 140 35 77 120 100 164 4 12 182 82 32 180 72 89,5 54 115 80 145 30 37 13
2Ч-63 63 150 180 165 42 102 145 125 197 5 16 217 105 36 223 82 115 59 155 115 200 45 40 13
2Ч-80 80 180 225 185 50 118 165 140 212 5 13,5 250 120 36 265 92 132 66 190 135 240 50 42 15

Типоразмер редуктора d1 d2 L L1 L2 l, не
менее
R Масса редуктора с лапами, кг Масса лап с
деталями их
крепления
Исполнение по вариантам сборки
51; 52 53 56
2Ч-40 16Н8 11,5 100 100 180 8 120 6,6 6,7 6,2 0,9
2Ч-63 16Н8 11,5 135 220 220 8 110 12,8 13,1 11,9 1,4
2Ч-80 18Н8 13 160 260 260 8 120 18,0 18,6 16,2 1,7

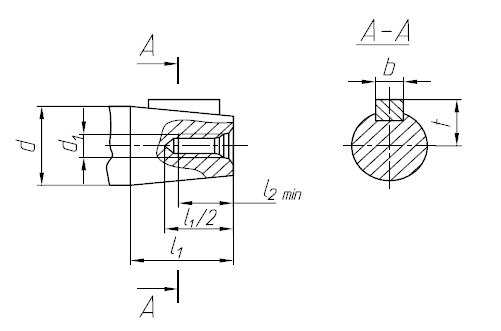

Размеры концов быстроходных валов

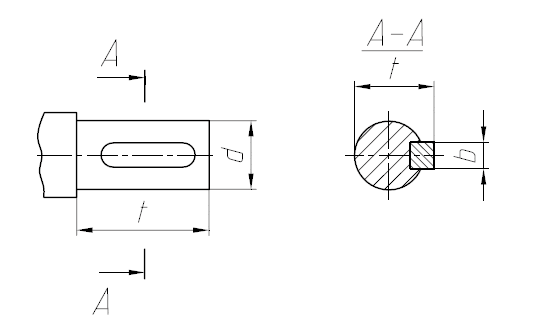

Размеры концов тихоходных валов


Типоразмер Быстроходный вал Тихоходный вал
d d1 l1 l2min b t d l Предельное отклонение b t
2Ч-40 14 М4 ГОСТ 14034-74 18 20 3 7,75 18 40 +0,012 +0,001 6 20,5
2Ч-63 20 М6 ГОСТ 14034-74 36 4 10,6 28 60 +0,015 +0,002 8 31
2Ч-80 25 М8 ГОСТ 14034-74 42 5 13,45 35 80 +0,018 +0,002 10 38
