Варианты исполнения входа-выхода

Варианты исполнения входа/выхода редукторов/мотор-редукторов

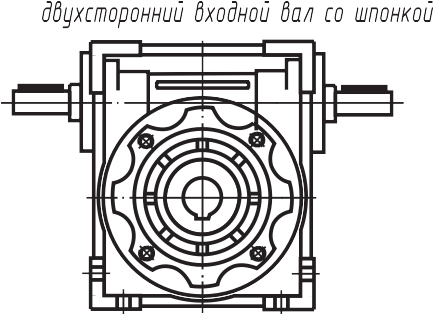

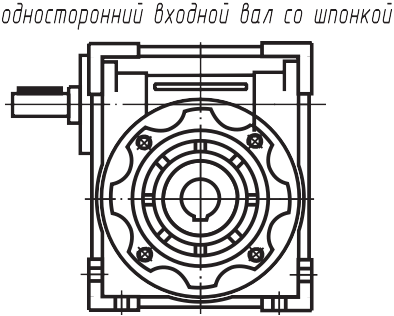

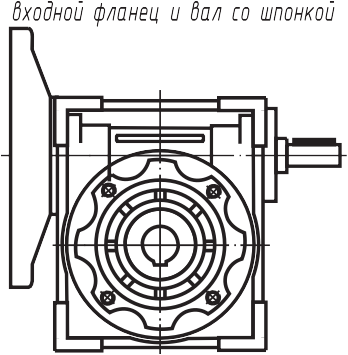

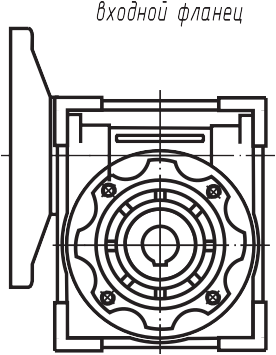

Варианты исполнения входа

Редукторы



Мотор-редукторы

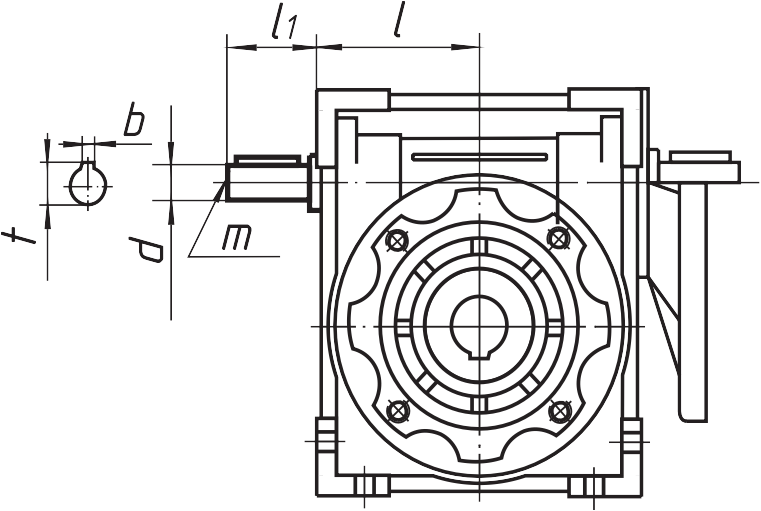

Входной вал


Габарит l d (j6) l1 m b t
30 45 9 20 - 3 10.2
40 53 11 23 - 4 12.5
50 64 14 30 М6 5 16
63 75 19 40 М6 6 21.5
75 90 24 50 M8 8 27
90 108 24 50 М8 8 27
110 135 28 60 М10 8 31
130 155 30 80 М10 8 33
