Описание

Редукторы цилиндрические горизонтальные трехступенчатые. Тип 1Ц3У-160, 1Ц3У-200, 1Ц3У-250

Назначение

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для изменения крутящих моментов и частот вращения.

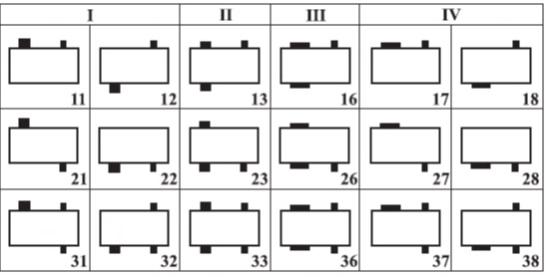

Варианты сборки

  • I - с концами валов под муфты или в виде части зубчатой муфты;
  • II - с концами под муфты;
  • III - с полым выходным валом с симметричным расположением шлицев;
  • IV - с полым выходным валом с несимметричным расположением шлицев;


Примечания по сборкам типоразмеров 1Ц3У:
  • варианты сборки 13, 23, 33 для типоразмеров 160...М, 200...М, 250МШ изготавливаются по дополнительному согласованию с заводом-изготовителем;
  • варианты сборки 16, 26, 36 без дополнительного согласования с заводом-изготовителем изготавливаются только для типоразмера 200;
  • варианты сборки 17, 18, 27, 28, 37, 38 без дополнительного согласования с заводом-изготовителем изготавливаются только для типоразмера 250.

Условия применения редукторов

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
  • климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Условное обозначение

Пример записи условного обозначения цилиндрического двухступенчатого редуктора с межосевым расстоянием выходной ступени 250 мм, передаточным числом 50, вариантом сборки 12, коническим концом выходного вала, климатическими исполнениями У1, У2, У3, УХЛ4:

Редуктор 1Ц3У-250-50-12 У1 ТУ2-056-234-86.

То же с концом выходного вала в виде части зубчатой муфты:
Редуктор 1Ц3У-250-50-12М У1 ТУ2-056-234-86.

То же с концом выходного вала в виде части зубчатой муфты, с паразитной шестерней:
Редуктор 1Ц3У-250-50-12МШ У1 ТУ2-056-234-86.

То же с полым выходным валом:
Редуктор 1Ц3У-250-50-12П У1 ТУ2-056-234-86.

То же климатического исполнения Т1, Т2, Т3, 04:
Редуктор 1Ц3У-250-50-12 Т1 У1 ТУ2-056-234-86.

Технические характеристики

Показатель Типоразмер редуктора
1Ц3У-160 1Ц3У-200 1Ц3У-250
Передаточные числа 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200     16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м непрерывный (Н) ПВ=100% 1250 2500 5000
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м тяжелый (Т) ПВ=40% 1600 3150 6300
средний (С) ПВ=25% 2000 4000 8000
легкий (Л) ПВ=15% 2500 5000 10000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н входного вала Fвх непрерывный (Н) ПВ=100% 630 1250 2240
тяжелый (Т) ПВ=40% 710 1400 2500
средний (С) ПВ=25% 800 1600 2800
легкий (Л) ПВ=15% 900 1800 3150
выходного вала Fвых непрерывный (Н) ПВ=100% 9000 12500 18000
тяжелый (Т) ПВ=40% 10000 14000 20000
средний (С) ПВ=25% 11200 16000 22400
легкий (Л) ПВ=15% 12500 18000 25000
КПД, не менее 0,96
Масса редуктора, кг, не более с чугунным корпусом 110 190 335
с алюминиевым корпусом 64 - -

Примечания:

  • значения допускаемых крутящих моментов и радиальных консольных нагрузок редукторов 1Ц3У-250 с цилиндрическим концом выходного вала должны быть снижены на 20%, с передаточными числами 16, 20, 25 должны быть снижены на 30%;
  • допускаемая радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу - для 31, 32, 33,36 должна быть уменьшена в два раза;
  • при работе редукторов в реверсивном режиме допускаемые крутящие моменты на выходном валу должны быть снижены на 30%.

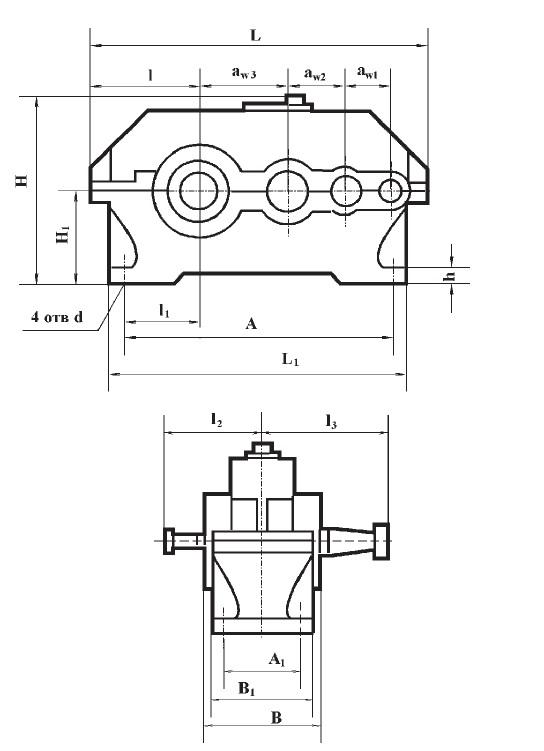

Габаритные и присоединительные размеры


Тип Межосевые расстояния L L1 l l1 l2 l3 H H1 B B1 A A1 h d
Ч* Ал*
a awп a не более
1Ц3У-160 160 100 80 630 530 195 136 160 224 345 170 206 195 475 140 24±4 28±4 24
1Ц3У-200 200 125 100 775 650 236 165 190 280 425 212 243 230 580 165 30±4 - 24
1Ц3У-250 250 160 125 950 825 290 212 236 335 530 265 290 280 750 218 32±5 - 28

Ч* - с чугунным корпусом; Ал* - с алюминиевым корпусом

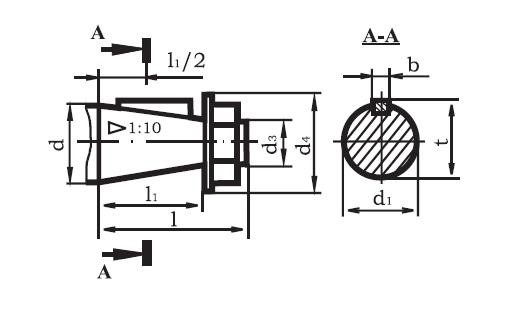

Размеры входных и выходных концов валов

(возможно изготовление концов валов под заказ)


Типоразмер редуктора Вал d1 d2 d3 d4, не более l1 l2 b h t
1Ц3У-160 входной 20 18,2 M12x1,25 40 50 36 4 4 2,5
1Ц3У-200 25 22,9 M16x1,5 45 60 42 5 5 3,0
1Ц3У-250 35 32,1 M20x1,5 50 80 58 6 6 3,5
1Ц2У-160 выходной 55 50,90 M36x3,0 88 110 82 14 9 5,5
1Ц2У-200 70 64,75 M48x3,0 100 140 105 18 11 7,0
1Ц2У-250 90 83,50 M64x4,0 130 170 130 22 14 9,0

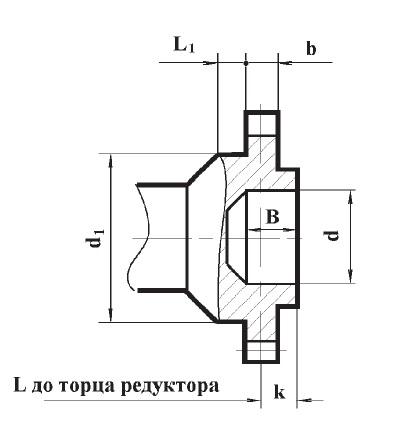

Размеры концов входных валов в виде части зубчатой муфты


Типоразмер редуктора 1Ц3У-160 1Ц3У-200 1Ц3У-250
m 4 5 4
z 40 40 56
b 20 25 35
L 48 55 63
L1, не менее 20 32 16
K 19 22 31
B 38 50 50
d 72F7 80F7 120F8
d1 95f9 105f9 170f9

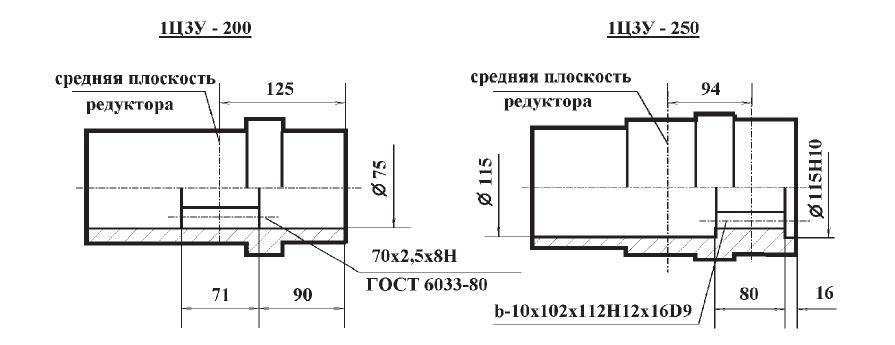

Присоединительные размеры полых валов редукторов 1Ц3У-200 и 1Ц3У-250

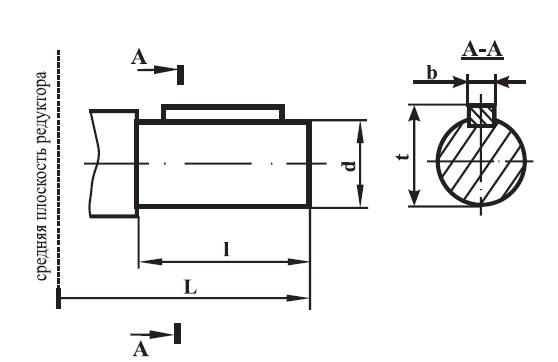

Присоединительные размеры концов выходных цилиндрических валов


Тип L l d t b
1Ц3У-160 224 82 50 53,5 14
1Ц3У-200 245 105 65 71 18
1Ц3У-250 290 130 85 90 22
